【組 成】由鋅粉、環氧樹脂、助劑、固化劑、溶劑等調制而成的雙組份油漆

【主要特性】★鋅粉具有陰極保護作用，防銹性能優異。

★干性快，只需很短的時間就能搬運，堆放和涂裝后道油漆

★具有良好的耐熱性，焊接切割時燒損面積小

★具有優異的附著力和耐沖擊性能

★具有良好的耐油性、耐水性和耐溶劑性能

★漆膜厚度在規定范圍內，不影響焊接性能

★能與大多數油漆體系配套

【用 途】使用于化工廠、造船廠、重型機械廠等鋼結構作底漆之用

【顏色外觀】灰色

【基本參數】配 比 A:B( 包裝重量進行混合 )

干膜厚度 ≥ 30μm

理論涂布量 5 ～

7m2/kg 閃 點 ≥

25℃

熟化時間 30min

適 用 期 8h

干燥時間   （25℃） 表 干 ≤ 1h 實 干 ≤ 24h 完全固化 7d

【表面處理】★鋼材噴砂至 Sa2.5 級，表面粗糙度 30 ～ 70μm

★手工除銹至 St3 級

★清除被涂物表面的所有污物

【底材溫度】須高于露點以上 3℃；底材溫度低于 5℃時，使用專用固化劑

【建議后道用漆】與氯化橡膠、環氧、環氧瀝青、瀝青系、環氧酯等體系的涂料配套使用

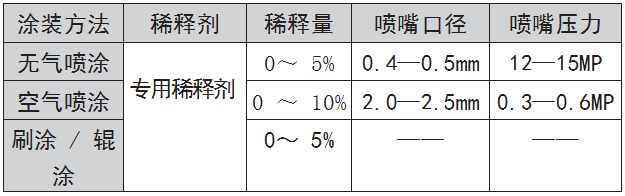

【涂裝方法】

【安全措施】避免長期吸入溶劑蒸汽或漆霧，皮膚、眼睛不得接觸本品，在狹窄或空氣不流通處施工，必須提供強力通風，施工時應配戴防護用具。

【包 裝】以實際生產為準

【儲存期限】12 個月；超過此期限，如經檢驗合格，仍可使用

【注意事項】★富鋅底漆表面能形成鋅鹽（又稱白銹），在涂裝后道漆之前不應長時間暴露。如需較長的涂裝間隔時間，建議盡快涂裝環氧云鐵（中層）防銹漆作為封閉層，以減少二次除銹的工作量。

★在清凈的室內環境中放置幾個月，在清凈的室外環境放置 14 天漆膜表面不會形成鋅鹽。但在工業和海洋環境中則會很快產生鋅鹽，涂裝后道油漆的間隔時間應盡可能縮短。

★在有鋅鹽的表面，應采用清掃級噴砂或機械除銹法進行二次除銹處理，并除去所有的雜物。

★在高溫季節施工時，易發生干噴。為防止干噴現象的發生，須以稀釋劑稀釋至不干噴為止。

【聲  明】以上有關數據是在實驗室取得，可作為施工參考，實際使用效果可能因施工方法、表面光滑度及施工環境不同而有差異。本公司只保證油漆本身的質量，其他方面的問題恕不負責。對本說明書，本公司將根據產品的不斷改進有權進行修改，恕不另行通知。

環氧富鋅底漆是工業防腐中常用的防腐涂料，適用于大氣環境下鋼結構防護，在工業防腐、化工大氣、海洋環境等防腐保護涂裝中廣泛應用。環氧富鋅底漆在防銹性能、附著力、機械性能、配套性能方面綜合特性表現優良。

環氧富鋅底漆為雙組份涂料，組分一由環氧樹脂、鋅粉、防銹顏料、助劑、溶劑等組成，組分二為固化劑。

環氧富鋅底漆作為鋼鐵構件的防腐防銹底漆，特別適用于嚴苛的腐蝕環境或者中長期的防腐需求情況。例如鋼結構橋梁防腐、儲罐外防腐、集裝箱防腐、鋼結構防銹、海港設施防腐、廠房建設防腐等。
